三相步進電機驅動器MD3778
MD-3778三相步進電機驅動器是基于16位DSC平臺的高性價比細分型驅動器，具有優越的性能表現,高速大力矩輸出,低噪音,低振動,低發熱，特別適合OEM客戶的大批量應用場合。MD-3778驅動器可通過撥碼開關選擇運行電流和細分，有8種細分，8種電流供選擇，具有過壓，欠壓，相電流和總線過流保護，其輸入輸出控制信號均采用光電隔離。l 供電電源：MD-3778: 24 to 75 VDC;
l 輸出電流：撥碼開關選定，8種選擇，MD-3778：最大7.8安培（峰值）
l 電流控制：PWM斬波控制,高速大力矩輸出,低振動,低噪音,低發熱
l 細分設置：撥碼開關設定，8種選擇：1000,1600,2000,3200,4000,5000,6400,51200step/rev
■步進電機驅動器MD3778特性
l 供電電源：MD-3778: 24 to 75 VDC;
l 輸出電流：撥碼開關選定，8種選擇，MD-3778：最大7.8安培（峰值）
l 電流控制：PWM斬波控制,高速大力矩輸出,低振動,低噪音,低發熱
l 細分設置：撥碼開關設定，8種選擇：1000,1600,2000,3200,4000,5000,6400,51200step/rev
l 速度范圍：選配合適的步進電機,最高可達3000rpm
l 抑制中頻共振：自動計算共振點，抑制中頻振動
l 開機系統自測：驅動器上電初始化自動檢測電機參數并由此優化電機電流算法和抗共振電子阻尼系數
l 控制方式：脈沖&方向模式
l 數字輸入濾波器：2MHz數字信號濾波器
l 運行參數選擇：16位旋轉撥碼器選擇電機參數及負載慣量比,使系統運行在最佳狀態
l 空閑電流：撥碼開關選擇，在電機停止運行1.0秒后空閑電流會自動減為運行電流的50%或90%
l 驅動器自檢：撥碼開關選擇，電機以1rev/s速度做兩圈正反轉往復運動

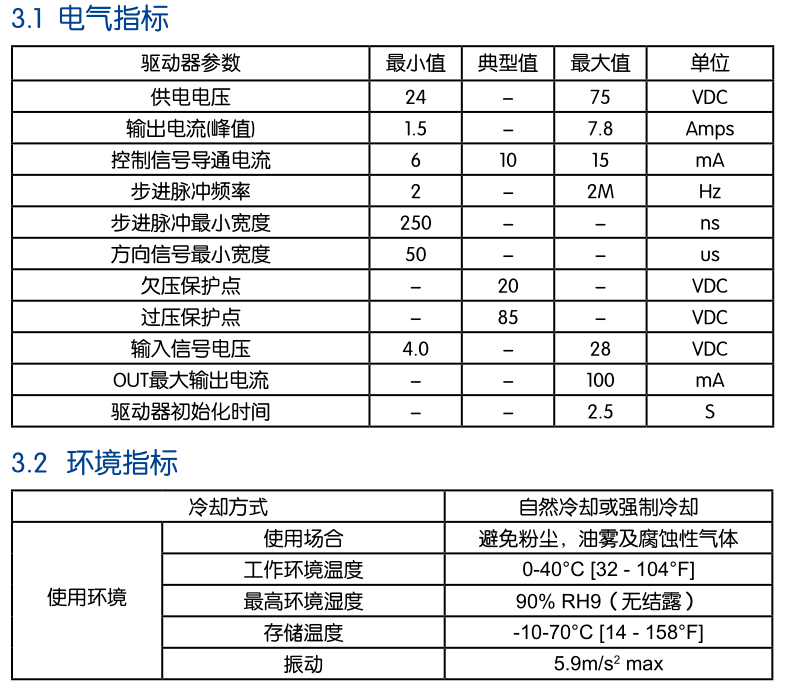

■步進電機驅動器MD3778性能指標
